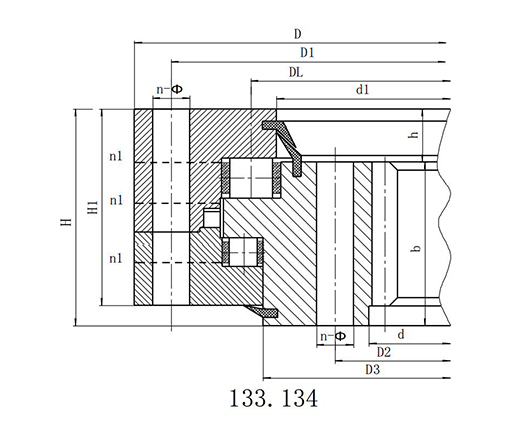

（13系列）三排滾柱式回轉支承——內齒式

結構特點、性能、適用范圍

三排滾柱式回轉支承有三個座圈，上下及徑向滾道各自分開，使得每一排滾柱的負載都能確切地加以確定。能夠同時承受各種載荷，是四種產品中承載能力最大的一種，軸、徑向尺寸都較大，結構牢固，特別適用于要求較大直徑的重型機械，如斗輪式挖掘機、輪式起重機、船用起重機、港口起重機、鋼水運轉臺及大噸位汽車起重機等機械上。

序號	內齒式 DL mm	外型尺寸			安裝尺寸						結構尺寸			齒輪參數			內齒參數		齒輪圓周力		參考重量kg
		D mm	d mm	H mm	D1 mm	D2 mm	n	mm	dm mm	L mm	n 1 mm	H1 mm	h mm	b mm	x	m mm	De mm	z	正火 Z104N	調質 T104N
1	133.25.500	634	366	148	598	402	24	18	M16	32	4	10	32	80	0.5	5	337	68	5	6.7	224
	134.25.500															6	338.4	57
2	133.25.560	694	426	148	658	462	24	18	M16	32	4	10	32	80	0.5	5	397	80	5	6.7	240
	134.25.560															6	398.4	67
3	133.25.630	764	496	148	728	532	28	18	M16	32	4	10	32	80	0.5	6	458.4	77	6	8	270
	134.25.630															8	459.2	58
4	133.25.710	844	576	148	808	612	28	18	M16	32	4	10	32	80	0.5	6	536.4	90	6	8	300
	134.25.710															8	539.2	68
5	133.32.800	964	636	182	920	680	36	22	M20	40	4	10	40	120	0.5	8	595.2	75	12.1	16.7	500
	134.32.800															10	594	60
6	133.32.900	1064	736	182	1020	780	36	22	M20	40	4	10	40	120	0.5	8	691.2	87	12.1	16.7	600
	134.32.900															10	694	70
7	133.32.1000	1164	836	182	1120	880	40	22	M20	40	5	10	40	120	0.5	10	784	79	15.1	20.9	680
	134.32.1000															12	784.8	66
8	133.32.1120	1284	956	182	1240	1000	40	22	M20	40	5	10	40	120	0.5	10	904	91	15.1	20.9	820
	134.32.1120															12	904.8	76
9	133.40.1250	1445	1055	220	1393	1107	45	26	M24	48	5	10	50	150	0.5	12	988.8	83	22.9	31.4	1200
	134.40.1250															14	985.6	71
10	133.40.1400	1595	1205	220	1543	1257	45	26	M24	48	5	10	50	150	0.5	12	1144.8	96	22.9	31.4	1300
	134.40.1400															14	1139.6	82
11	133.40.1600	1795	1405	220	1743	1457	48	26	M24	48	6	10	50	150	0.5	14	1335.6	96	26.3	36.6	1520
	134.40.1600															16	1334.4	84
12	133.40.1800	1995	1605	220	1943	1657	48	26	M24	48	6	10	50	150	0.5	14	1531.6	110	26.3	36.6	1750
	134.40.1800															16	1526.4	96
13	133.45.2000	2221	1779	231	2155	1845	60	33	M30	60	6	12	54	160	0.5	16	1702.4	107	32.2	44.5	2400
	134.45.2000															18	1699.2	95
14	133.45.2240	2461	2019	231	2395	2085	60	33	M30	60	6	12	54	160	0.5	16	1926.4	121	32.2	44.5	2700
	134.45.2240															18	1933.2	108
15	133.45.2500	2721	2279	231	2655	2345	72	33	M30	60	8	12	54	160	0.5	18	2185.2	122	36.2	50.1	3000
	134.45.2500															20	2188	110
16	133.45.2800	3021	2579	231	2955	2645	72	33	M30	60	8	12	54	160	0.5	18	2491.2	139	36.2	50.1	3400
	134.45.2800															20	2488	125
17	133.50.3150	3432	2868	270	3342	2958	72	45	M42	84	8	12	65	180	0.5	20	2768	139	45.2	62.6	5000
	134.50.3150															22	2758.8	126

注：

1、n1為潤滑油孔數，均布：油杯M10×1 JB/T7940.1-JB/ T7940.2

2、安裝孔n-dn1、n-dn2可改用螺孔；齒寬b可改為H-h。

3、表內齒輪圓周力為最大圓周力，額定圓周力取其1/2。

4、內齒修頂系數為0.2。
